什么是平面光柵,平面光柵的作用是什么

資訊中心

發布時間:2021-06-02

什么平面光柵?簡單來說平面光柵是在一塊很平的玻璃上刻畫出一系列等距且平行刻痕或斜槽的物體。平面光柵有兩種,一種是透射式光柵,它們兩條刻痕之間有縫隙可以透光,而刻痕不能透光;另一種是反射式光柵,其客戶的是平行的斜槽,可以對光產生干涉現象。一般光學儀器采用平面光柵,其刻痕或者是斜槽之間的間距為10nm。
?

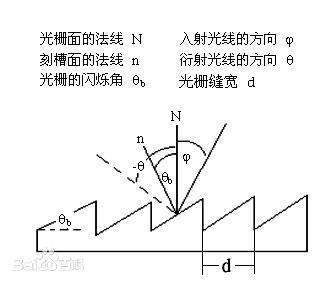

平面光柵反射圖
平面光柵反射圖
?
平面光柵的作用是什么?
平面光柵的主要作用是用于光譜分析和光波長的相關測量方面。分光是指利用光的色散現象,將波長范圍很寬的復合光分散開來,成為許多波長范圍狹小的“單色光”。在分光測色儀這類型的儀器上,平面光柵將復合光分成更細致的單色光,其作用和凹面光柵基本一致。
?
平面光柵和凹面光柵的區別有哪些?
1、刻畫材料不同。凹面光柵一般是通過金屬材料進行刻畫,而平面光柵通常是采用玻璃刻畫。
2、材料形狀不同。凹面光柵是將狹縫光源和凹面光柵放置在同一圓周上,且該圓的直徑等于凹面光柵的曲率半徑,可得到很銳的細光譜線,該圓稱為羅蘭圓。而平面光柵是非常平的一個平面上刻畫的。
3、分光效果不同。光柵分光不受材料透過率限制,可以在全光譜中應用,光柵的分辨率比棱鏡好。而凹面光柵的效果比平面光柵的效果要更好一些。
4、主要應用不同。目前大多數凹面光柵應用于儀器的分光,可以對各種光學參數進行更準確的測量,而平面光柵主要用于光譜分析。
?
在儀器測量行業,分光光柵刻痕之間要求平行、等寬等距,其間距通常為10nm,而如果有些用戶有更高的分光光譜需求,可以做到5nm或者是更低。大多數光學儀器分光的光譜范圍為400-700nm,如果儀器參數中的測量波長間隔為10nm,則表示在需要測量的300nm波長可見光的范圍內,已經進行了30次劃分,即相當于將這個可見光光譜分成30個不同的波。其實,不管是密度儀、霧度儀還是其他光學類儀器,波長間隔10nm對于需要使用光學儀器的測量行業使用中,其測量的精度要求已經足夠了,如果想要測量精度更高的波長間隔5nm,除非是類似精度要求非常高的高科技實驗室、或者是較大的科學技術研究機構,才會對測量波長間隔要求更小。
?

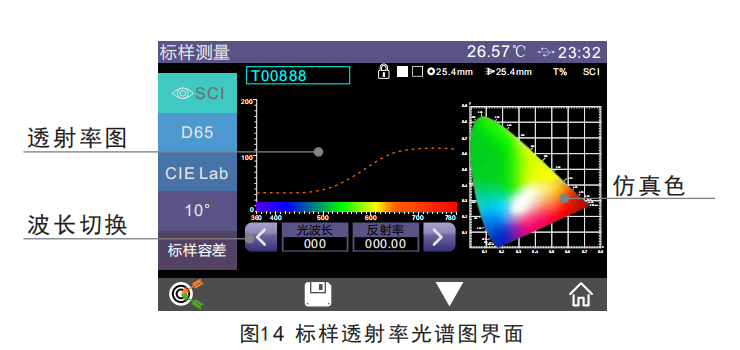

霧度儀透光率光譜圖界面

霧度儀透光率光譜圖界面
?
光學分辨率10nm,意味光學儀器中的標樣反射率可以以間隔10nm的差值進行切換,從而可以在儀器顯示屏上顯示出你所需要的標樣透射率光譜圖界面。
?
