分光型色彩霧度儀應用標準：

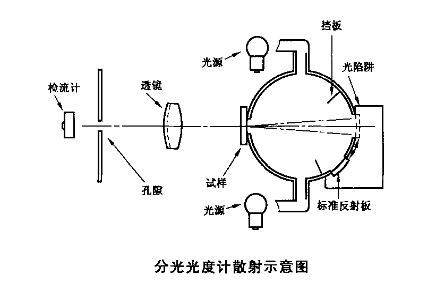

分光型霧度計儀器的幾何性能和光學性能應符合以下要求，其中使用非垂直照明漫射接受的一起原理如下圖所示：

該儀器光源光譜特性應符合計算國際照明委員會（CIE）1931年表色系的三刺激值以及CIE標準中C光源或A光源的色坐標。該儀器利用積分球作為測量系統，試樣緊靠積分球窗口。積分球的內表面、擋板、標準反射板的內表面均應不光滑，具有基本相同的反射率且在整個可見光波長范圍內有較高反射率。

可以使用兩種幾何條件：非垂直照明漫射接收和漫射照明非垂直接收。采用漫射照明非垂直接收的儀器應符合以下要求：

a）積分球

用積分球去照射散射試樣。只要窗口的總面積不超過積分球內反射表面積的4.0%，任何直徑的球均適用。試樣和球體的光陷阱窗中心應在球的同一最大圓周上，兩者的中心與球的中心構成的角度應不小于170°。光陷阱窗與沿著光束方向試樣窗口的中心構成的角度在8°以內。當光陷阱在工作位置上，而沒有試樣時，入射光柱的軸線應通過試樣和光陷阱窗的中心。

b）聚光透鏡

沿著單向光束的軸線觀察試樣，任何光線不能偏離光軸3°以上。光束在球的任意窗口處不能產生光暈。當試樣在位置上時，試樣法線與試樣、光陷阱窗中心連線的角度不超過8°。當試樣不在位置上時，在出口窗處，光束區域應為近似圓形且邊界分明，光束的中心與光陷阱窗的中心一致。對應樣品窗中心構成的角度與光陷阱窗對樣品窗中心構成1.3°±0.1°的環帶。

c）光陷阱

當試樣不在時應可以全部吸收光，否則儀器無需設計光陷阱。

分光型色彩霧度儀測試步驟：

通常霧度測試可以按照以下實驗步驟進行：

1、樣品尺寸

測量試樣的厚度。厚度小于0.1mm時，要精確到0.001mm；厚度大于0.1mm時，要精確到0.01mm。

2、讀取數據

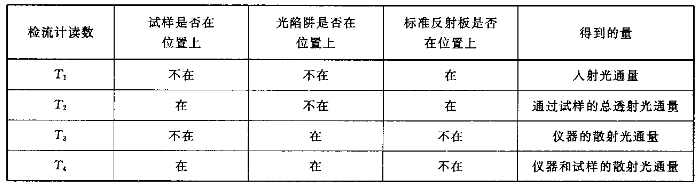

調節霧度計零點旋鈕，使積分球在暗色時檢流計的指示為零。當光線無阻擋時，調節儀器檢流計的指示為100，然后按下表操作，讀取T1、T2、T3和T4。

反復讀取T1、T2、T3和T4的值使數據均勻。

如果儀器生產廠家有操作說明，就可以根據操作說明書步驟進行檢測操作。

霧度儀測試基本原理：

塑料透光性和材料對光線的吸收和反射性質有關。光線射到一透明或半透明塑料樣品上時，部分產生定向反射，部分產生漫反射；光線進入樣品后部分被吸收，部分被透過。在注射樣品的光中，主透射部分按折射定律前進，其余部分產生半球透射，其前進方向是散亂的，稱為漫反射。透過率指的就是透過物體的光通量和射到物體的光通量之比；而霧度是以透過試樣而偏離入射光方向的散射光通量與透射光通量之比的百分率表示。一般僅把偏離入射方向大于2.5°的散射光通量用于計算霧度值。

霧度是由于材料表面缺陷、密度變化或產生光散射的雜質引起的，材料內部或表面因光散射造成的云霧狀或渾濁的外觀，所以霧度又稱渾濁度。它用于衡量透明或半透明材料不清晰程度。在工業上，一般采用積分求式霧度計或積分求式光度計測試塑料的透光率和霧度，利用測定入射光量、透過試樣的總透光量，儀器引起的光散射量以及儀器和試樣共同引起的光散射量，計算出通過試樣的總的透射率Tt、漫散透射率Td和霧度（Td/Tt）。
